隨著計算機、彩色電視機、變頻空調等辦公、家用電器和節能燈、廣告牌、LED屏等商業信息、節電設備的越來越廣泛的應用，使低壓三相供電系統中的單相整流負載越來越多，所產生的高次諧波電流對供電系統的影響也越來越大，甚至影響供電系統的安全運行。
當計算機信息設備、節能燈等作為負載，相線的電流達到額定負荷時，零線上的電流必然會過流。由于零線上通常沒有保險裝置，不能像相線那樣在過流的情況下自動斷開。因此，零線上發生過流必然會導致零線過熱、開關柜中零線電流過大，不僅會導致頻繁跳閘等誤動作，還容易引發火災等安全事故。

LB3NBF

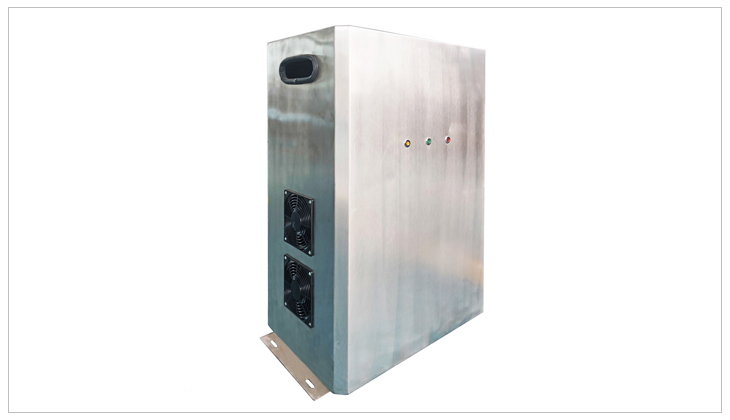

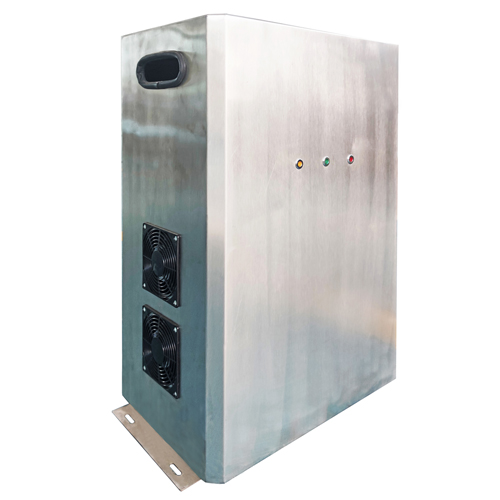

LB3NBF是一種針對性的3次諧波電流解決方案，是無源濾波補償系列產品中專門用于治理相線和零線中3次諧波電流的專用裝置，該裝置在消除3次諧波電流引發的零線電流異常增高等危害方面具有很高的性價比。
LB3NBF安裝在變壓器的次級端，串聯在零線上。LB3NBF對于3次諧波電流具有很高的阻抗，能夠阻止3次諧波電流從零線流回變壓器，因此稱為3次諧波電流零線濾波器。
我們知道，相線與零線共同構成了3次諧波電流的通路，如果零線阻止了3次諧波電流，相線上自然就沒有3次諧波電流了。因此，LB3NBF能夠?qū)φ麄€供電系統的3次諧波電流進行治理。用LB3NBF治理零線的3次諧波電流特別優勢是從全系統的角度治理，配電系統上的任何設備都能夠受益。

LB3NBF串聯安裝在系統的零線上。可以安裝在配電系統的任何位置，即可以安裝在變壓器的輸出端，也可以安裝在總配電柜處，也可以安裝在分配電盤處。但是LB3NBF安裝的位置不同，3次諧波電流抑制作用和節電效果不同。
LB3NBF與大家熟悉的有源無源諧波濾波器不同。一般的諧波濾波器僅能保證安裝位置上游的諧波電流達到控制目標，而對下游的諧波電流沒有任何效果。
LB3NBF對于其安裝位置下游線路上的3次諧波電流具有良好的抑制作用，當然，下游沒有了諧波電流，上游的諧波電流也就自然消失了。
由于LB3NBF能夠?qū)Π惭b位置下游的所有線路上的3次諧波電流起到抑制作用。因此，建議盡量在上游的位置安裝LB3NBF，這樣受益的范圍是LB3NBF下游的所有線路。
LB3NBF的安裝過程很簡單，只要將原來系統的零線分離開，將LB3NBF串聯接入即可。連接好后，即可投入運行，不需要任何調試。

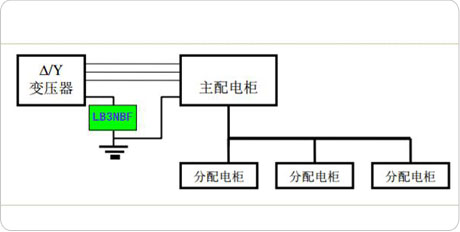

第一種安裝方式

安裝在變壓器的輸出端（主配電柜的輸入端）這種安裝方式能夠充分的發揮LB3NBF的效能， 減小變壓器下端所有零線上的3次諧波電流，避免繼電保護器誤動作。同時，能夠降低變壓器的溫度。注意：這種方式只適用于80%以上負載是單相整流負載的專用變壓器，不適用含有其他負載的綜合變壓器，且LB3NBF下游的零線與地線必須分離不能存在零地混搭連接。

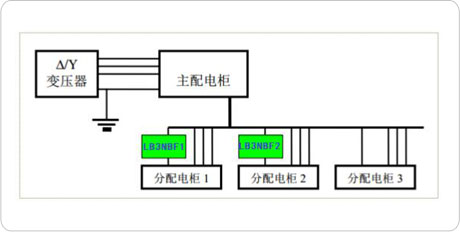

第二種安裝方式

安裝在分配電柜的輸入端。這種安裝方式適合于對局部線路進行保護。例如，分配電柜1是為某個大尺寸的LED屏幕供電的，則LB3NBF1能夠減小LED屏幕相關電路產生的3次諧波電流，使LB3NBF所在的零線電流大大低于相線電流。 如分配電柜3的負荷以線性負荷為主，就不需要安裝 LB3NBF。如果在每個為非線性負荷供電的分配電柜上都安裝了LB3NBF，則總配電柜、變壓器也就避免了3次諧波電流的危害。

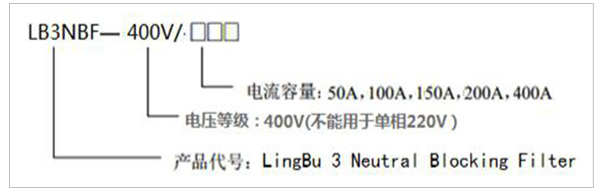

標準的LB3NBF有四種電流容量：50A、100A、200A、400A。當需要其他電流容量的LB3NBF時，可以用多臺LB3NBF并聯。例如，如果需要300A的LB3NBF，可以選用100A、200A的LB3NBF各一臺；如果需要600A，可以選用200A、400A的LB3NBF各一臺。LB3NBF的型號定義如下所示：

LB3NBF的電流容量的確定十分簡單，根據相線電流的大小確定 LB3NBF的電流容量，相線電流的容量就是需要配置的LB3NBF電流容量。

LB3NBF工作時會發出一定的熱量，因此要注意不能堵塞LB3NBF 機箱的通風口。LB3NBF不需要日常維護。

•

  用料講究 品質保證

  與國內外知名品牌供應商形成戰略合作,成熟,穩定的原材料供應渠道,性能穩定,質量有保障。



  封閉設計 安全可靠

  封閉式母排結構設計，模塊化組裝，安全整潔，徹底擺脫帶電體裸露、結構散亂、線束纏繞等一系列安全隱患。

•
•

  熔絲保護 響應快速

  創造性采用熔斷器代替?zhèn)鹘y(tǒng)微型斷路器，6KA（Icu）→100KA（Icu）改變的不是一個數字，而是一種安全觀念！



  精確投切 無涌流

  精確的過零點投切技術，降低電網傳輸損耗，抑制電壓波動，解決電容器鼓肚、電抗器發熱、熔絲斷路的困擾
